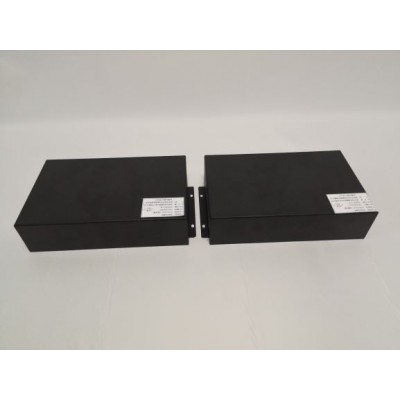

KT9246/S(R)音頻光端機/光纖廣播系統/廣播光端機/光纖隧道廣播
一、概述：
1，本光端機產品分“發送端（型號為KT9246/S）”和“接收端（型號為KT9246/R）”，使用時必須成對使用，將“發送端”與“發送端”連接或“接收端”與“接收端”連接后都無法正常實現光纖傳輸。
2，本機采用直流24V電源供電，輸入電壓范圍寬，現場取電方便。
3，本機為1路雙向音頻，安裝使用時不用區分安裝位置，但需將信號正確連接（見使用說明）。
二、技術參數：
1，電源電壓：DC24V±20%
2，工作電流：<100mA
3，使用條件：環境溫度：-10℃～40℃
相對濕度：≤95%(40±2℃)
4，尺寸：200*125*50mm
三、使用說明：
1，本產品使用時，“KT9246/S發送端”與“KT9246/R接收端”需成對使用，每一個發送端只能通過光纖與一個“接收端”相連；使用時不區分安裝位置，即音源節點或功放節點處不區分使用“發送端”還是“接收端”。
2，光纖可以采用單模單纖，傳輸距離≥20km。
3，線路連接：將音源設備“音頻輸出”連接至光端機“音頻輸入”端口；光纖分別連接到“OPT”光纖接口；功放節點處光端機“音頻輸出”接至功放機“音頻輸入”；電源端口連接到24V供電電源端，區分正負極性。
4，線路連接后加電，“SYNC”與“PWE”應同時點亮，否則有異常，如“SYNC”不亮時請檢查光纖連接是否可靠；如“PWE”不亮應檢查電源線連接是否正常。
